WAGO поможет построить «умный дом»

Понятия "умный дом" и "интеллектуальное здание" давно знакомы и специалистам, и неспециалистам. Нет нужды длительно и пространно объяснять пользователям насколько это удобно – автоматические ворота в гараже и комфортная температура в доме. Собственники зданий осознали, что при эксплуатации зданий и помещений нужно и можно экономить средства без потери потребительских свойств самих зданий. А специалисты, занимающиеся проектированием и построением подобных систем, уже давно являются экспертами в вопросах выбора аппаратной части этих систем и применяемых программных средствах в задачах разработки ПО и диспетчеризации. В сознании общества пришло настоящее понимание всех преимуществ концепции «Автоматизированная Система Управления Зданиями» (АСУЗ).

АСУЗ (умный дом, интеллектуальное здание, автоматизированное здание) предполагает новый подход в организации жизнеобеспечения здания, при котором за счет комплекса программно-аппаратных средств значительно возрастает эффективность функционирования и

Система должна уметь распознавать конкретные ситуации, происходящие в здании, и соответствующим образом на них реагировать: одна из систем может управлять поведением других по заранее указанным алгоритмам.

В процессе создания АСУЗ предполагается решение следующих задач:

  • автоматизация энергоснабжения и освещения;
  • автоматизация водоснабжения;
  • автоматизация теплового пункта (отопление и горячее водоснабжение);
  • автоматизация вентиляции  и кондиционирования;
  • автоматизация  управления электроприводами любого назначения и контроль над ними;
  • автоматизация охранной сигнализации, видеонаблюдения, контроля доступа;
  • автоматизация пожарной сигнализации и оповещения о пожаре;
  • автоматизация  управления автостоянками и придомовой территорией;
  • учет потребления ресурсов;
  • контроль функционирования кабельных систем связи (локальные компьютерные и телефонные сети);
  • управление лифтами;
  • и множество других специфических задач;

Проект обязательно предполагает возможность наращивать и видоизменять конфигурации инсталлированных систем

В общем, это значит, что применение современных электронных средств позволяет автоматизировать управление инженерными системами жизнеобеспечения и безопасности в здании. В результате внедрения специализированной автоматики присутствует синергический эффект - технологии АСУЗ снижают затраты на обслуживающий персонал и потребляемые ресурсы!

СОСТОЯНИЕ РЫНКА

 -1 В настоящее время на российском строительном рынке созданы главные предпосылки для реализации концепции "интеллектуального здания". С одной стороны растет спрос на такие системы, с другой стороны, на рынок выходит больше фирм – системных интеграторов, готовых предложить конкретные технические решения. Сегодня, на рынке автоматизации зданий существует спрос на современные технологии по следующим направлениям –





  • системы охраны и контроля доступа- 40%
  • противопожарные системы - 30%
  • системы кондиционирования и вентиляции (HVAC) - 20%
  • система "Умный дом" -5%.

Из этого следует, что при комплексном подходе АСУЗ интересна 95% потребителей!

Практически все современные объекты коммерческой недвижимости и жилые здания повышенной комфортности оснащаются АСУЗ.

ПОСТРОЕНИЕ АСУ ЗДАНИЙ - КАК ЭТО ДЕЛАЕТСЯ:

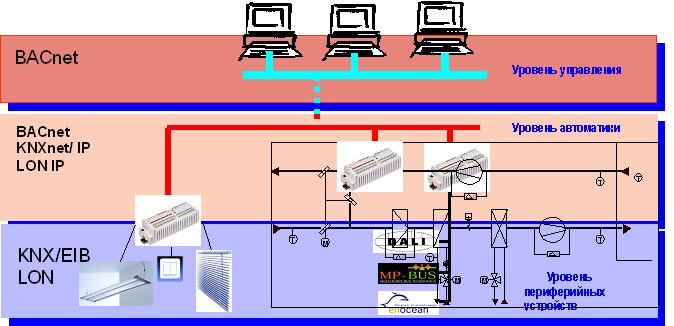

Принято разделять АСУЗ на системы для крупных объектов недвижимости и на системы для автоматизации коттеджей, дач, офисов и отдельных квартир, т. н. Home Automation.

1.                        Уровень диспетчеризации и администрирования (Management Level); На данном уровне осуществляется взаимодействие между персоналом (операторами, диспетчерами, пр.) и системой через человеко-системный интерфейс, реализованный на базе компьютерных средств и SCADA-систем.

2.                        Уровень автоматического управления (Automation Level); Основными компонентами данного уровня являются контроллеры автоматического управления, модули ввода-вывода сигналов, электротехническое коммутационное оборудование. В контроллерах реализуются основные алгоритмы приема, вывода, обработки сигналов, алгоритмы автоматического управления.

3.                        Уровень периферийных устройств (Field Level); Данный уровень включает в себя датчики и исполнительные механизмы, включая кабельные соединения.

2

Система состоит из «узлов», обеспечивающих интеграцию с требуемыми промышленными сетями, каждый «узел» в свою очередь состоит из «ядра» и модулей ввода-вывода.

В качестве «ядра» выступает программируемый логический контроллер (ПЛК), который транслирует в выбранную промышленную сеть данные датчиков и передает из сети команды управления исполнительными устройствами через модули ввода-вывода.

В случае использования в качестве ядра ПЛК, система представляет собой самостоятельный узел, с возможностью интеграции в существующую сеть. Каждый узел системы может быть подключен к своему типу внешней сети, обмен данными между узлами системы идет по внутренней шине, независимой от внешних сетей. Узлы системы могут быть территориально разнесены для создания распределенной системы управления.

Модульность существует также внутри узла – можно легко менять и перестраивать конфигурацию модулей ввода-вывода. Модули ввода-вывода работают с множеством типов датчиков и исполнительных устройств, что позволяет решить практически все задачи по автоматизации. Система очень компактна и легко монтируется на обычную DIN рейку и демонтируется.

ПРЕДЛОЖЕНИЕ ОТ КОМПАНИИ WAGO

Так как же сделать так, чтобы пребывание в помещении было комфортным, безопасным да и к тому же автоматизированная система управления была устойчивой и надежной?

Для решения указанных задач, компания WAGO предлагает комплексный подход.

Контроллеры WAGO применяются для автоматизации тепловых пунктов, систем вентиляции, котельных, холодильного оборудования. Модульная архитектура контроллеров позволяет выполнить автоматизацию оборудования любого типа, причем неограниченно расширять систему при необходимости. Эти возможности обеспечиваются тем, что такая система автоматизации использует открытые протоколы, а учитывая поддержку различных стандартов передачи данных можно объединить и множество других систем, если они были ранее установлены на объекте.

ПРЕДЛОЖЕНИЕ ОТ КОМПАНИИ WAGO

Так как же сделать так, чтобы пребывание в помещении было комфортным, безопасным да и к тому же автоматизированная система управления была устойчивой и надежной?

Для решения указанных задач, компания WAGO предлагает комплексный подход.

Контроллеры WAGO применяются для автоматизации тепловых пунктов, систем вентиляции, котельных, холодильного оборудования. Модульная архитектура контроллеров позволяет выполнить автоматизацию оборудования любого типа, причем неограниченно расширять систему при необходимости. Эти возможности обеспечиваются тем, что такая система автоматизации использует открытые протоколы, а учитывая поддержку различных стандартов передачи данных можно объединить и множество других систем, если они были ранее установлены на объекте.

3

WAGO-I/O-SYSTEM 750 это наиболее компактная модульная система управления для распределенной автоматизации, легко интегрируемая с любыми типами промышленных сетей передачи данных и управления. В одном узле сети объединяет модули ввода и вывода дискретных и аналоговых сигналов различных типов и модулей специальных функций.

Для программирования контроллеров WAGO-I/O-SYSTEM 750 согласно стандарту IEC 61131-3 - создания пользовательских приложений и визуализации, применяются следующие программные продукты:

§   WAGO-I/O-PRO CAA (артикул 750-911) или CoDeSys 3 (артикул 759-915)

Программы поддерживают все стандартные языки - IL, LD, FBD, ST, FC. Для каждой задачи может быть подобран свой подходящий язык. Созданные приложения будут работать на всех контроллерах серии WAGO I/O-SYSTEMS 750

WAGO-I/O-CHECK 2 (артикул 759-920) – приложение Windows для ввода в эксплуатацию и обслуживания узла из WAGO-I/O-SYSTEM 750 без его подключения к промышленной сети. ПО позволяет выводить процессы обработки данных на отдельных клеммах, т.е.- электромонтаж сенсоров и приводов тестируется уже в процессе приемки в эксплуатацию. С помощью WAGO-I/O-CHECK 2 специальные модули контроллера из WAGO-I/O-SYSTEM 750 настраиваются для выполнения своих функций.

ДЕЦЕНТРАЛИЗАЦИЯ НА БАЗЕ WAGO-I/O-SYSTEM 750 И РАСПРЕДЕЛЕННЫХ СЕТЕЙ

Для построения сетей АСУЗ на базе WAGO-I/O-SYSTEM 750 традиционно используют протоколы BACNet, KNX/EIB, LonWorks, Ethernet. Рассмотрим аппаратные решения и программные продукты от WAGO для перечисленных протоколов:

1/ BACNet

WAGO BACNet/IP (артикул 750-830) – контроллер, способный решать множество задач автоматизации, управления и регулирования используя протокол связи BACNet. Самостоятельно распознает подключенные аналоговые и дискретные модули ввода/вывода и создает для них объекты BACNet

WAGO BACNet Configurator – бесплатное ПО для инсталляции, конфигурирования и обслуживания сети BACNet. Утилита позволяет выполнять логическое структурирование сети в проекте и BACNet - устройств в сети BACNet/IP, адресацию контроллера, конфигурацию каждого отдельного BACNet/IP контроллера. Содержит браузер для визуализации свойств объектов BACNet.

WAGO-I/O-PRO-CAA позволит создать специализированные приложения и генерировать опциональные объекты BACNet.

4

2/ KNX/EIB

WAGO KNX/EIB/TP1 (артикул 750-646) – интерфейсный модуль. Используется для ввода данных в систему WAGO-I/O-SYSTEM 750 из KNX/EIB сети или в виде TP1 интерфейса для маршрутизации KNX/IP

WAGO KNX/IP (артикул 750-849) – программируемый контроллер, для решения задач автоматизации и построения схем управления в задачах, где традиционный KNX/EIB недостаточен. При использовании дополнительного Ethernet-оборудования реализуются высокопроизводительные сети на базе IP.

Объединение рассмотренных контроллера KNX/IP и маршрутизатора KNX/EIB/TP1 позволяет стандартным сетям TP1 подключаться к Ethernet, а WAGO-I/O-SYSTEM 750 становится многофункциональной.

5

ETS3 – плагин для конфигурирования устройств WAGO KNX/IP

3/ LONWORKS®

WAGO LONWORKS контроллеры:

§   программируемый контроллер (артикул 750-819) – программируется и конфигурируется стандартным средством CoDeSys. Физические элементы информации через приложения, генерируемые WAGO-I/O-PRO CAA направляются в сеть LON

§   базовый контроллер или каплер,- сетевой адаптер (артикул 750-319),– не программируется, преобразовывает сигналы со входов и выходов контроллера в сетевые переменные LON. Физические элементы информации становятся доступны напрямую.

WAGO TOPLON®-PRIO - плагин, который позволяет настроить и сконфигурировать устройства 750-819 и 750-319, а также осуществляет присоединение узлов к сети LON. С использованием TOPLON® PRIO возможно свободное использование практически всех компонентов LON, при этом не существует проблемы несовместимости устройств разных производителей.

В зависимости от того, включен 750-819 или 750-319, как узел в сети, TOPLON® PRIO применяет определенные функциональные возможности:

§   750-319 - используются функциональные возможности RIO (Удаленный ввод-вывод) - таблица со всеми перечисленными каналами ввода/ вывода, что поможет назначить переменные сети.

§   750-819 - помимо указанных, можно использовать функциональные возможности PRIO (Программируемый Удаленный ввод-вывод), таблицу со всеми перечисленными переменными, объявленными согласно IEC 61131 для назначения сетевых переменных

WAGO TOPLON® IF – плагин для стандартных задач АСУЗ. Используя стандартный WAGO LON-каплер совместно с TOPLON® IF можно организовать решение задачи быстро и эффективно, даже не имея опыта программирования.

ИНТЕРФЕЙСНЫЕ МОДУЛИ ДЛЯ РЕШЕНИЯ СПЕЦИАЛЬНЫХ ЗАДАЧ

WAGO DALI-Master (артикул 750-641) - используется в задачах управления освещением. Он позволяет управлять осветительными системами по интерфейсу DALI (Digital Addressable Lighting Interface- Интерфейс с Цифровой Адресацией для Осветительных работ). К каждому модулю DALI-Master одним кабелем можно подключить до 64-х осветительных устройств, оборудованных DALI-интерфейсом.

WAGO EnOcean (артикул 750-642) – интерфейсный модуль радиоприемника для беспроводного соединения с устройствами не требующих источника питания, - беспроводных радиопередающих систем, датчиков, приемников исполнительных устройств, трансиверов и других компонентов по технологии EnOcean.

WAGO MP-bus-Master (артикул 750-643) – интерфейсный модуль для распределенной сети управления HVAC-устройствами – клапанами, регуляторами, приводами увлажнения, вентилирования, температурой, дискретными выключателями.

WAGO BlueTooth (артикул 750-644) – интерфейсный модуль обмена данными посредством беспроводного канала по технологии Bluetooth на дистанции до 1000 метров. Работает со всеми контроллерами стандартных распределенных сетей WAGO-I/O-SYSTEM 750. Конфигурация выполняется с помощью WAGO-I/O-CHECK 2

СПЕЦИАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

MODBUS /TCP OPC-сервер (артикул 759-311) – открытый интерфейс для обмена данными между компонентами программного обеспечения. Идеальный базис для объединения задач по автоматизации и программ MS-Office с периферийными устройствами автоматизации, например, WAGO-I/O-SYSTEM 750-серии. Облегчает создание собственных программных приложений для автоматизации. Создает условия для простого доступа к Modbus/TCP Ethernet устройствам. Простая конфигурации OPC-сервера сокращает время необходимое для обучения и приемки в эксплуатацию.

API MODBUS/TCP DLL (артикул 759-312) - интерфейс программирования приложений. Поддерживает создание собственных программных приложений для автоматизации. Облегчает доступ к WAGO Ethernet контроллеру или каплеру. DLL может использоваться языками C, C ++ и Visual Basic

FireWire DLL (артикул 759-313) предлагает удобный способ взаимодействия с WAGO FireWire-каплером. DLL может использоваться почти всеми языками программирования для операционных систем Microsoft как C, C ++, C #, Delphi, LabVIEW, VBA, VB6, vb.net и т.д.

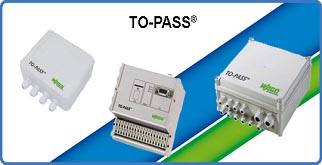

СИСТЕМА ДИСТАНЦИОННОГО БЕСКОНТАКТНОГО УПРАВЛЕНИЯ WAGO TO-PASS®



6

Линейка продуктов TO-PASS® разработана для беспроводного приема-передачи сигналов и сообщений. Модуль дистанционного управления TO-PASS ® получает цифровые и аналоговые сигналы по проводам от датчиков, транслируя по беспроводным каналам к системам более высокого уровня, а также принимает сигналы управления для приводов и механизмов.

Система подключается в беспроводном режиме к персональным компьютерам, в т.ч. и переносным, веб-серверам, мобильным телефонам, факсам или телефонам наземной линии связи. Коммуникация происходит при использовании глобальной сети GSM, для чего нужна SIM-карта. Никакие другие компоненты кроме антенны GSM (аксессуар поставляется) не требуются. Модемы и интерфейсы уже установлены в TO-PASS модуль.

РЕЖИМЫ РАБОТЫ TO-PASS®

1. Сообщение об аварии - при достижении предельного значения на аналоговом входе, или изменении состояния дискретного входа TO-PASS® немедленно транслирует сообщение в виде SMS одновременно на 4 приемника.

2. Удаленный сбор данных - предлагается 2 опции для удаленного сбора аналоговых значений процесса. В ответ на СМС возвращается сообщение, содержащее текст "состояние" и текущие значения  всех цифровых и аналоговых входов. При использовании программы оператора, все текущие значения входов транслируются напрямую через RS-232 кабельное соединение или с помощью аналогового, ISDN или GSM модема.

3. Хранение данных – TO-PASS® имеет память для хранения данных, которая может накопить до 4200 полных “изображения процесса”, в виде значений напряжений и токов на всех терминалах в конкретный момент времени. Цикл хранения задается в интервале от 1 до 99 минут. Содержимое памяти считывается напрямую через RS-232 кабельное соединение или с помощью аналогового, ISDN или GSM модема.

4. Удаленное управление - TO-PASS®  предлагает до 8-ми цифровых выходов, с переключающей способностью до 1 A и 2 аналоговых выхода 0/4 - 20 mA.  Выходы могут конфигурироваться с помощью программного обеспечения оператора и также через мобильный телефон в виде SMS.

5. Постоянное on-line подключение- TO-PASS® предназначен для осуществления постоянной связи с системой. В этой конфигурации модуль передает все текущие значения процесса автоматически к веб-серверу в конфигурируемых циклических интервалах. Веб-сервер, который является стандартным PC, имеющим постоянное подключение к интернету, собирает данные и хранит все текущие значения или сохраняет их в базе данных “MySQL” для последующего архивирования.



WAGO Winsta – идеальная система коммутации при строительстве зданий,. предназначена для монтажа и разводки электрической проводки. Монтируется по компьютерному принципу Plug-and-Play (не требует никакой отладки). Принцип монтажа проводки с изделиями WINSTA похож на детский конструктор – с помощью нескольких базовых компонентов можно собрать систему любой конфигурации.

Эта серия представляет собой набор различных коннекторов, разветвителей, переключателей фаз и распределительных коробок. С помощью изделий серии WINSTA можно осуществлять монтаж 3-х, 4-х и 5-ти жильных кабелей.

Удобство изделий серии WINSTA смогут по достоинству оценить те потребители, для которых в первую очередь важна скорость переконфигурирования системы электропроводки: офисные помещения, выставочные экспозиции, торговые залы и т.п. В зависимости от выбранного сечения проводника изделия серии WINSTA позволяют пропускать токи до 25 А номинальным напряжением до 400 В, при этом гарантируется работоспособность изделий при рабочей температуре до +85°C.

СОВМЕСТИМОСТЬ И ИНТЕГРАЦИЯ С ДРУГИМИ СИСТЕМАМИ

А что делать, если у вас уже имеется оборудование со своей автоматикой или если оно уже имеет систему управления или диспетчеризации, которую необходимо расширить? Возможно ли автоматизировать оборудование, не предназначенное для этого или, например, устаревшее?

Эти задачи легко реализуются благодаря тому, что продукты WAGO, в отличие от распространенных закрытых систем, выполнена на открытых протоколах и имеет совместимость с 20-ю различными стандартами и протоколами Ethernet TCP/IP, Profibus DP, Interbus, CANopen, SERCOS interface, DeviceNet, Modbus, RS485, RS232, AS-Interface, Lightbus, а также – специализированными интерфейсами, специально предназначенными для задач АСУЗ – BACnet, LON, Instabus EIB (KNX), DALI / DSI, EnOcean

Для интеграции с другими, не указанными, протоколами можно использовать дополнительный шлюз.

Среди лидирующих технологии в области открытой и гибкой автоматизации зданий особо выделяется  ETHERNET. Именно сеть ETHERNET, с протоколом TCP/IP используется для передачи данных в большинстве современных систем. Эта сеть имеется в каждом офисе, здании или предприятии. Или обязательно будет проложена, если здание только строится. И именно протокол TCP/IP используется для соединения между собой компьютеров и построения локальной сети в любой организации.

При таком построении снижается стоимость монтажа, появляется возможность использовать недорогое коммутационное оборудование, любой штатный IT - специалист сможет восстановить работу системы в случае обрыва сети. А надежность и помехоустойчивость Ethernet TCP/IP доказана миллионами соединений.

ПРОМЫШЛЕННЫЕ КОММУТАТОРЫ ETHERNET

7СЕРИЯ 852 - различные Ethernet-коммутаторы от простых до конфигурируемых с портами 10/100BaseTX и один 8-портовый коммутатор с двумя дополнительными портами для SFP-модулей (Small Form Pluggable для подключения к световодам):

5 Port 10/100Base-TX (артикул 852-101)

8-Port 100BASE-TX (артикул 852-102)

8/2 Port 100BASE-TX/FX (артикул 852-103)

Самый сложный - конфигурируемый Ethernet-коммутатор с семью 10/100BaseTX портами и двумя SFP 100Base-FX портами -7/2-Port 100BASE-TX/FX (артикул 852-104)

Для обеих версий с SFP-портами в распоряжении имеются наращиваемые модули с интерфейсами для различных оптоволоконных каналов.

Промышленные коммутаторы Ethernet серии 852 имеют прочный корпус, резервированное питание в диапазоне (9…48V) и схему контроля функционирования на реле. Модули имеют две цепи, предназначенные для сигнализации соединений, которые могут быть подсоединены к любому устройству оповещения. Оповещение об ошибке происходит тогда, когда при работе Ethernet-порта появляется провал (отключение или обрыв кабеля, сетевых обрывах и т.п.), и при нарушении энергоснабжения/отключении питания или напряжение в указанном диапазоне.

Приборы соответствуют стандартам IEEE802.3, 802.3u. Конфигурируемая версия дает возможность различных установок, в том числе Xpress-Ring. Это позволяет реализовать резервное кольцо, которое по данным производителя обеспечивает реконфигурацию в случае отказа первичного соединения менее чем за 50ms.

8

ETHERNET- КОММУТАТОРЫ СЕРИИ ECO

Экономичное решение для установки на DIN-рейку 35 мм. Коммутаторы легко конфигурируется и идеально подходят для сетей малых и средних размеров. Могут использоваться для создания многоуровневых сегментов, чтобы облегчить коммутацию сети в офисе заказчика и обеспечить заявленную полосу пропускания каждому пользовательскому узлу.

5-Port 100BASE-TX (артикул 852-111)

8-Port 100BASE-TX (артикул 852-112)

ЗАДАЧИ И ФУНКЦИИ ИНТЕГРАТОРА В ОБЛАСТИ АСУЗ

Современный системный интегратор, работающий на рынке АСУЗ предлагает весь набор услуг, связанных с решением задачи автоматизации зданий. Под требования заказчика интегратор предлагает полный набор самых современных программных и аппаратных средств, необходимых для построения и дальнейшей эксплуатации всех систем АСУЗ. Помимо этого, - разработка специализированного программного обеспечения, проектирование, управление проектами, обучение персонала, интеграция систем управления зданиями с технологическими и прикладными информационными системами.

Окончание текущего проекта, как правило, не означает прекращение деятельности, т.к. интегратор осуществляет гарантийное и последующее сервисное обслуживание, а также - наращивание и видоизменение конфигурации инсталлированных систем.



ВЫПОЛНЕННЫЕ ПРОЕКТЫ С ПРИМЕНЕНИЕМ ОБОРУДОВАНИЯ КОМПАНИИ WAGO

Здание Рейхстага в Берлине- система управления внутренним освещением

Эйфелева башня – узлы сети для управление наружным освещением (иллюминацией)

Инженерные системы коттеджных поселков – компания «Инком- недвижимость»

Офисное здание «Амбер-Плаза» в Москве – система управления внутренним освещением

Причины выбора WAGO

  • Гибкость – главный критерий
  • Легкость изменения назначения помещений
  • Части здания подразделяются на зоны
  • Использование обмена через сеть TCP/IP (исключая полевой уровень и комнатную проводку)
  • Система диспетчеризации с  Web интерфейсом
  • WEB визуализация
  • Возможность дистанционного обслуживания
  • Быстрый ввод в эксплуатацию с использованием готовых частей
  • Ранее выполненные подсистемы также подключаются через Ethernet
  • Безопасность - Детерминированное и безопасное поведение в случае отказа сети
  • Передача сообщения на верхний уровень в случае сбоя шины K-bus
  • Использование в качестве локального ПЛК
  • Сетевое соединение зарезервировано

Ускорение работы системы - Контроллер выполняет предварительную обработку сигналов, Снижается нагрузка на центральный контроллер и на сеть

Независимая децентрализованная система управления- вместо центрального контроллера – модульная управляющая сеть предприятия,  Это позволяет значительно снизить стоимость системы



Фирма WAGO Kontakttechnik GmbH, основанная в 1951 году в Германии – изобретатель и крупнейший производитель безвинтовых пружинных клеммных соединителей и разъемных клемм, обеспечивающих высококачественное необслуживаемое соединение различных типов проводников. Пружинные клеммы Wago давно стали мировым стандартом, и современная электротехника уже немыслима без их применения.

Помимо клеммников, WAGO разрабатывает и производит электронные и электротехнические интерфейсные модули, а также интеллектуальные системы распределенного ввода/вывода серии Wago I/O на основе промышленных сетей передачи данных.

Созданное в 1995 году подразделение WAGO Electronic занимается разработкой контроллеров для различных стандартов промышленных сетей. Одним из направлений применения контроллеров WAGO является автоматизация зданий. Ассортимент продукции фирмы WAGO содержит все необходимое для работы строителей с объектами любой степени сложности: от клемм для подключения осветительных приборов до контроллеров для управления системами жизнеобеспечения зданием.

По объему производства и продаж продукции, предназначенной для автоматизации зданий, WAGO является одним из признанных европейских лидеров.
